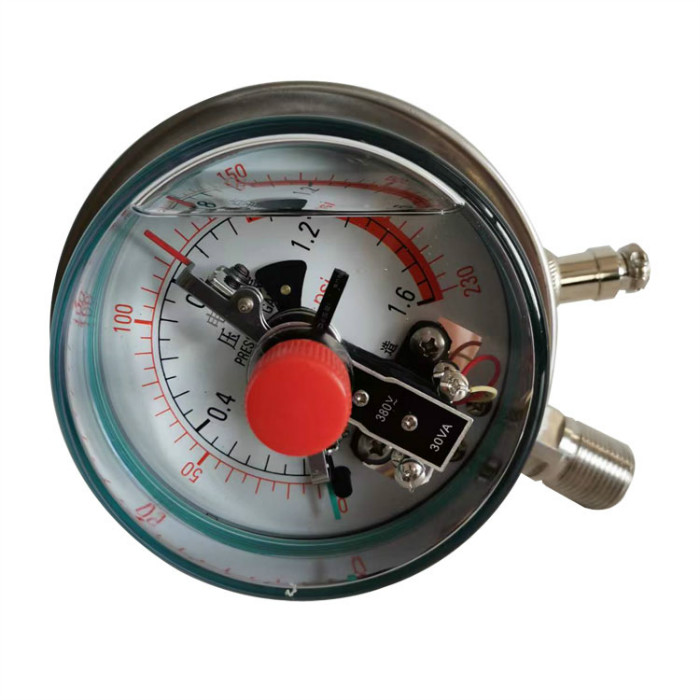

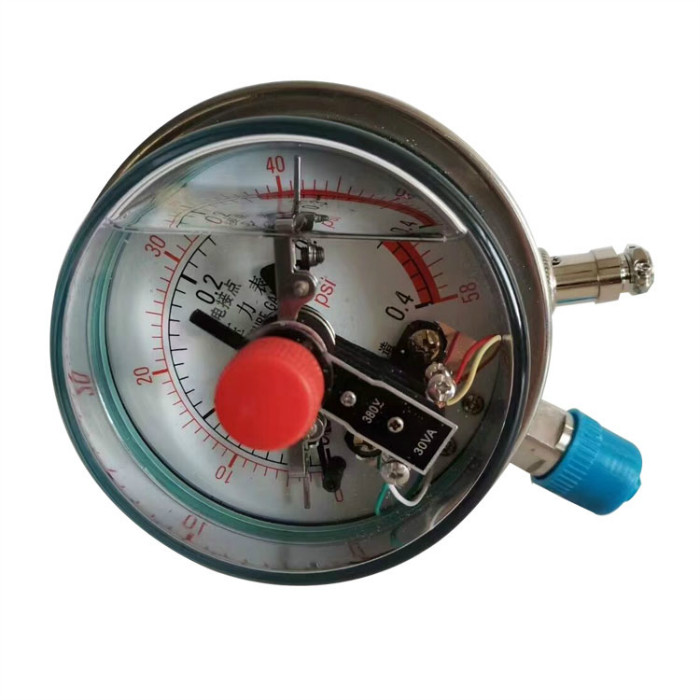

電接點壓力表
電接點壓力表廣泛應用于石油、化工、冶金、電力、機械等工業(yè)部門或機電設備配套中測量無爆炸危險的各種流體介質壓力。
|
參數標準 |
詳細參數 |
|
執(zhí)行標準 |
JB/T9273-1997 |
|
測量范圍 |
最小0.1MPa 最小真空-0.1-0MPa |
|
最大100MPa 最大壓力真空-0.1-2.4 MPa |
|
|
指示精度 |
Φ63mm/2.5% Φ100/150/160mm,1.5%.FS (1.0%.FS可選) |
|
設定精度 |
4.0%.FS |
|
接點數量 |
1個或2個（100表面3個或4個接點可選） |
|
工作電壓 |
380V.AC或220V.DC |
|
最大電流 |
1A |
|
最大功率 |
30VA |
|
溫度影響 |
其設定點誤差變化不大于20±5℃時，使用溫度偏離0.6%/10℃ |
|
防護等級 |
IP65 |
|
儀表玻璃 |
普通玻璃 安全玻璃 |
|
接點材質 |
銀鎳合金 |
|
外殼材質 |
304.SS |
|
接液材質 |
316.SS |
|
機芯材質 |
304.SS |
|
電氣接頭 |
標準霍斯曼接頭 |
|
連接尺寸 |
M20×1.5或按要求提供 |
|
電氣接口 |
M20×1.5 |
|
安裝形式 |
不銹鋼防腐型號 |
不銹鋼耐震型號 |
規(guī) 格 |
|
徑向 直接安裝 |
BL-YTX-63 BL-YTX-100 BL-YTX-150 BL-YTX-160 |
BL-YTXN-63 BL-YTXN-100 BL-YTXN-150 BL-YTXN-160 |
－0.1~100MPa |
|
軸向 直接安裝 |
BL-YTX-100 BL-YTX-150 |
BL-YTXN-100 BL-YTXN-150 |
－0.1~100MPa |
|
軸向嵌裝 |
BL-YTX-100 BL-YTX-150 |
BL-YTXN-100 BL-YTXN-150 |
－0.1~100MPa |
|
量程規(guī)格如下：（單位：MPa） 壓力（真空）：-0.1~0/-0.1~0.06/-0.1~0.15/-0.1~0.3/-0.1~0.5 -0.1~0.9/-0.1~1.5/-0.1~2.4 壓力（表壓）：0~0.1/0~0.16/0~0.25/0~0.4/0~0.6/0~1/0~1.6/0~2.5 0~4/0~6/0~10/0~16/0~25/0~40/0~60/0~100 |
|||
